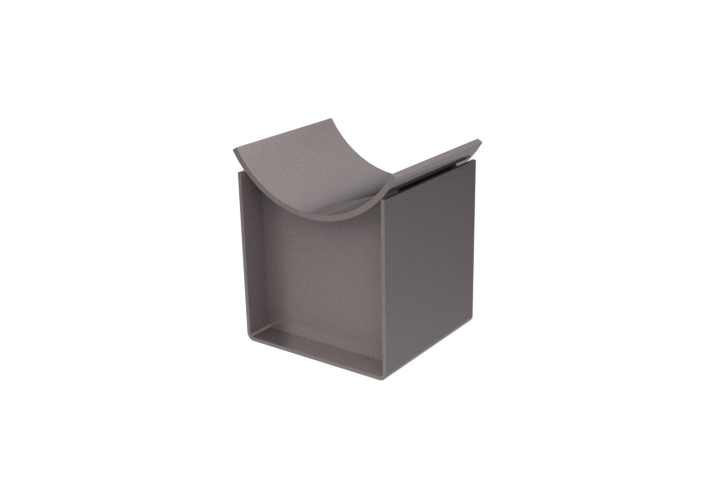

Скользящие опоры трубопровода

Скользящая опора для трубопроводов используется в том случае, когда требуется протянуть новый трубопровод в существующий либо для защиты трубопровода от стирания.

Они предназначены для крепления разнообразных труб, восприятия различных вертикальных нагрузок, а также для сохранения теплоизоляционного покрытия трубы по время эксплуатации и монтажа.

Скользящая опора для труб применяется в трубопроводах, где требуется компенсировать сезонные изменения температуры, а также сезонное расширение и сужение трубы.

Опоры для труб такого типа позволяют всей системе оставаться неподвижной и устойчивой, компенсируют продольные перемещения, которые обуславливаются деформациями трубопровода под воздействием изменяющихся температур.

Скользящие опоры можно применять для труб из стали, чугуна, ПВХ, ППУ и других материалов.

Технические характеристики

Основные эксплуатационные качества данных изделий – это прочность, длительный срок службы, легкость монтажа и широкий выбор модификаций.

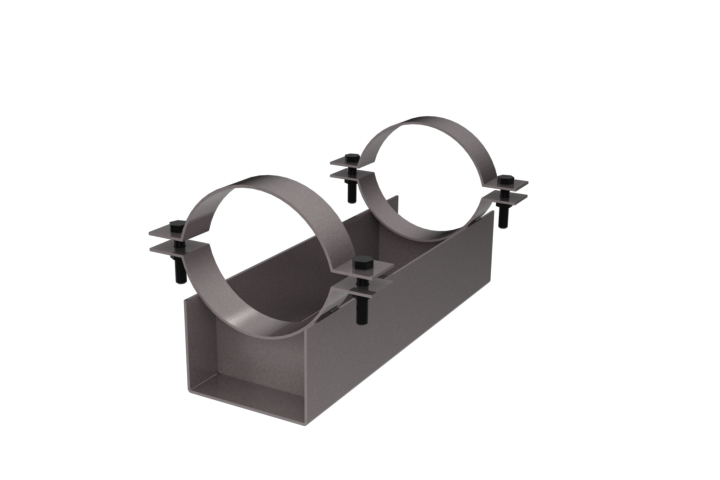

Такая конструкция обычно состоит из следующих элементов:

  • основание из уголка или швеллера;
  • хомуты (полукруглые держатели);
  • крепеж держателей;
  • специальные катки;
  • паронитовые прокладки;
  • соединительные болты и гайки.

Подвижные опоры могут быть:

  • постоянного усилия;
  • жесткими;
  • упругими.

Жесткие опоры, как правило, разделяются на

  • направляющие;
  • скольжения;
  • жесткие подвески.

Скользящие опоры не допускают движений по вертикали вниз. Опоры направляющие не позволяют трубопроводу двигаться вниз и в горизонтальном направлении.

Система наиболее подвижна, когда в качестве опоры выступают жесткие подвески.

Как правило, упругие опоры обладают такой же жесткостью лишь при вертикальном перемещении трубы, при этом, чем больше смещение трубы, тем выше нагрузка.

Опора постоянного усилия может выдержать постоянную нагрузку, которая не зависит от движения трубопровода.

Согласно ГОСТ 30732-2006, на скользящие опоры трубопроводов, перед использованием — наносится грунт либо грунт-эмаль в несколько слоев.

Для исключения коррозийного воздействия, и, как следствие, большей надежности можно дополнительно нанести специальное цинковое или порошковое покрытие.

Основной материал, из которого изготавливаются такие конструкции — это углеродистая сталь.

Также используют низколегированную сталь при условии, что трубопровод будет функционировать в условиях низких температур.

Скользящие опоры могут быть нескольких видов:

  • на кронштейнах;
  • диэлектрические;
  • хомутовые;
  • роликовые;
  • шариковые.
